Centro di lavoro a 3 assi CN con portale mobile e cabina di protezione mobile. Grazie al sistema MMI, morse motorizzate indipendenti, permette una preparazione della macchina rapida ed automatica. Risulta particolarmente adatto per lavorazioni precise su profili complessi.
Numero di assi
3 Assi
Materiali lavorabili
Alluminio
Acciaio
Posizionamento intelligente per ogni profilo
Il sistema MMI consente un posizionamento simultaneo e preciso delle morse, riducendo i tempi di attrezzaggio per lavorazioni fluide e produttive su profili complessi.
Tecnologia avanzata per massima efficienza
Con rilevatori di lunghezza e tastatori multidirezionali, il centro assicura precisione e adattabilità, controllando tolleranze per una lavorazione accurata su materiali vari.
Rigidità e robustezza strutturale per qualità costante.
Gli assi su guide lineari di precisione, azionati da servomotori brushless, assicurano stabilità e risultati altamente accurati su vari materiali.Elettromandrino 8.5 Kw con o senza encoder, opzionale 10Kw e 12Kw.
Efficienza nel cambio utensili, rapidità assicurata
Il cambio rapido e il magazzino utensili solidale al carro consentono un flusso di lavoro continuo, con massima rapidità per ogni operazione. Magazzino rotativo a 12 posizioni, più due opzionali magazzini aggregati. Una testina angolare opzionale può garantire lavorazioni di testa e di coda come pure sulle facce verticali del profilo.
Ampia gamma di optional
Opzionali pulsantiera remota, lettore barcode, rulli pneumatici sulle morse, doppie morse, testine angolari, preset utensili, tastatore multidirezionale, uno o due magazzini aggregati, interfaccia con software esterni, Cadlink per importazione file 3D step o iges
Bus di campo in fibra ottica
La tecnologia digitale ed il passaggio dati tramite fibra ottica garantiscono alte prestazioni con riduzione delle interferenze e massima affidabilità.
Vantaggi
Lavorazione in tempo mascherato
La possibilità di dividere la zona di lavoro in due sezioni indipendenti consente operazioni in tempo mascherato, ottimizzando la produttività con carico e scarico simultanei.
Versatilità operativa
Elettromandrino e magazzino utensili a 12 postazioni per lavorazioni diversificate su profili complessi
Precisione elevata su materiali complessi
Le guide profilate e i servomotori brushless offrono precisione elevata anche su materiali più difficili, come acciaio e leghe leggere, mantenendo qualità costante per produzioni diversificate.
Riduzione dei tempi di setup
Grazie al sistema MMI, le morse si posizionano automaticamente in modo simultaneo, riducendo drasticamente i tempi di caricamento del profilo e aumentando la velocità di esecuzione per cicli di produzione intensivi.
Il software CadCam3D, facile e intuitivo, permette una rapida programmazione ed esecuzione. Il programma opzionale Cadlink permette di importare file step e iges da software di disegno 3D, ed eseguire rapidamentre il pezzo.
Interfacciamento con Mes in vari standard, anche opcua per Industria 4.0. Opzionale hardware per monitoraggio dinamico dell’energia per transizione Industria 5.0. Diagnostica da remoto dei componenti tramite router vpn Mecal per Industrial IoT.
Consueta Robustezza del Prodotto Mecal – Tecnologia e Innovazione
Partner tecnologici e fornitori di componenti meccanici, elettrici, elettronici, pneumatici top di gamma. Il tutto, unitamente all’ elevato livello tecnologico e di innovazione nell’ automazione interna allo stabilimento Mecal, sono garanzia di qualità e innovazione anche del prodotto finale.
Centro di lavoro CNC a 3 assi controllati adatto per grandi asportazioni su profili di alluminio, leghe leggere, ferro e acciai. Posizionamento del profilo facilitato grazie alla chiusura delle morse dal lato dell’operatore. Il sistema MD (morse doppie) dispone di due alloggiamenti per ogni morsa, con regolazioni di staffaggio indipendenti. Dispone di 8 morse standard motorizzate indipendenti, sistema MMI, per un rapido riposizionamento; nel caso di morse doppie si arrivano a staffare 8 profili con lavorazioni in pendolare. Il magazzino utensili locato sul carro dell’asse X dispone di 12 posti. Due magazzini aggregati supplentari opzionali.
3 Assi

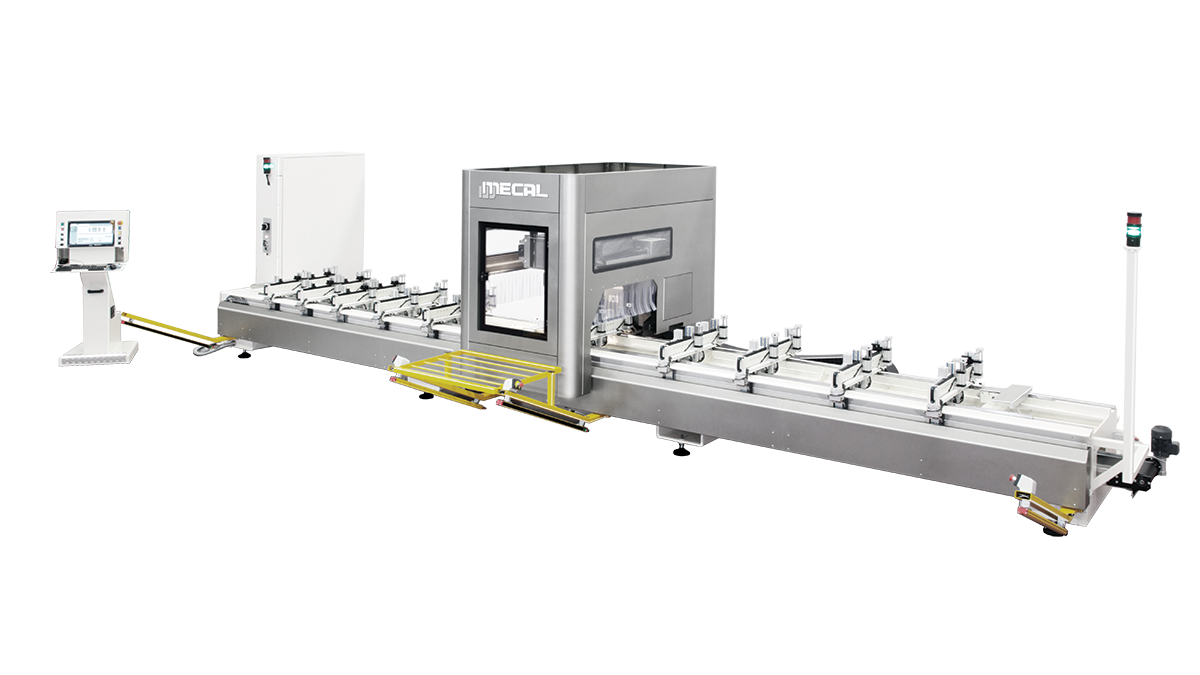

MC 304 Ariel 3A MMI
Scarica la brochure
