Ideale per applicazioni industriali che richiedono efficienza e affidabilità. Grazie a lame Ø 550 mm, inclinazione pneumatica automatizzata e software avanzato, garantisce tagli precisi, gestione ottimizzata delle liste di taglio e riduzione degli sprechi, migliorando produttività e sicurezza
Numero di assi
1 Asse
Materiali lavorabili
Alluminio
Inclinazione meccanica con la massima precisione
Grazie all’inclinazione pneumatica su fermi di battuta le unità di taglio possono inclinarsi con precisione e ripetibilità sugli angoli predefiniti 22.5° – 45° – 90°
Automazione e produttività.
Posizionamento automatico dell’unità mobile a 30 m/min riduce i tempi di attesa aumentando la produttività. Massima automazione nel ciclo passo passo, con opzionale recinzione perimetrale con fotocellula.
Controllo evoluto, prestazioni al top
Il software avanzato permette la gestione automatica delle liste di taglio, importazione DXF, ottimizzazione dei processi e diagnostica remota, migliorando efficienza e produttività. Popolamento database con 1 clic. Interfacciamento con tutti i software sul mercato.
Ipc Schneider Harmony 10" touch screen capacitivo
L’ampio e reattivo dispaly touch screen capacitivo per applicazioni industriali è separabile dalla cpu e sostituibile. Stampante di etichette opzionale, calibro ed un supporto intermedio di serie.
Cicli taglio tutti di serie
Tutti i cicli di taglio sono di serie, a due lame, sottomisura, ultracorto (anche 0mm di interasse a 45° 90°), oltremisura. Il passo passo di serie anche per pezzi finali 45° 90°. Di serie anche taglio spuntato.
Lama fresca, taglio perfetto più a lungo
Il sistema Venturi nebulizza il lubrificante direttamente sulla lama, riducendo surriscaldamento e usura per maggiore durata degli utensili e qualità di taglio superiore. Opzionale il sistema minimale a impulsi d’olio.
Vantaggi
L’automazione nel posizionamento X e nella inclinazione pneumatica delle unità di taglio, garantiscono grande produttività, maggiore flessibilità, ripetibilità e velocità nelle lavorazioni complesse. Il basamento elettrosaldato offre massima rigidità strutturale, riducendo vibrazioni e assicurando tagli costanti e di qualità anche nelle lavorazioni più impegnative. L’avanzamento lama frontale e rettilineo con regolazione di velocità e profondità assicura la massima precisione, adattandosi alle diverse esigenze di taglio.
Le lame di alta qualità Ø 550 mm assicurano una capacità di taglio superiore, perfetta per profili di grandi dimensioni.
Ampia Escursione Assi.
La X ha taglio utile da 430mm a 5000mm, opzionale 6000. Le inclinazioni 22.5° – 45° – 90°
Accessi con diversi livelli di password.
L’operatore ha un accesso limitato al fare produzione mentre un responsabile di reparto ha maggiori possibilità di accesso. I livelli più alti sono destinati a tecnici Mecal.
Consueta Robustezza del Prodotto Mecal – Tecnologia e Innovazione
Partner tecnologici e fornitori di componenti meccanici, elettrici, elettronici, pneumatici top di gamma. Il tutto, unitamente all’ elevato livello tecnologico e di innovazione nell’ automazione interna allo stabilimento Mecal, sono garanzia di qualità e innovazione anche del prodotto finale.
Interfacciamento con Mes in vari standard, anche opcua per Industria 4.0. Opzionale hardware per monitoraggio dinamico dell’energia per transizione Industria 5.0. Diagnostica da remoto dei componenti tramite router vpn Mecal per Industrial IoT.

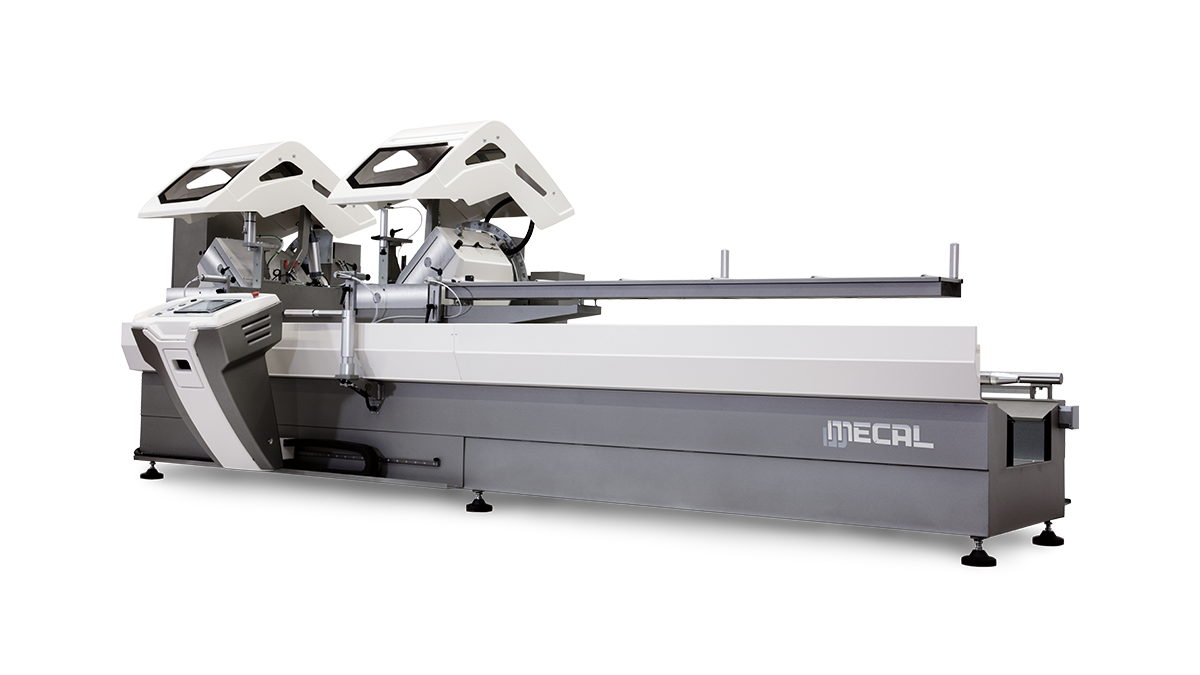

La SW 553 Argus è una troncatrice a doppia testa con 1 asse CN, inclinazione pneumatica esterna,lame Ø 550 mm, taglio utile 5000mm e HMI Touch Screen 10”, per tagli precisi, automazione avanzata e massima efficienza produttiva. Ampio diagramma di taglio, 200mm in larghezza. Ampia escursione degli assi.
DATI GENERALI
Alimentazione elettrica
400 V - 50 Hz - 3 ~ + N + PE
Potenza elettrica totale max (kW)
7 (11)
Controllo numerico
Tipo
IPC (Industrial PC)
Monitor
10” touch screen
Caratteristiche motore lama
Potenza (kW)
2 x 3
Giri max (rpm)
2780
Alimentazione pneumatica (bar)
7
Consumo aria
Macchina (NI/ciclo)
49
Refrigerazione lama standard (NI/min)
100
Emissione acustica
Livello sonoro continuo equivalente (Leq) dB(A)
99,1
Livello di potenza sonora normalizzata dB(A)
118,8
Caratteristiche lama
Ø esterno (mm)
550
Ø interno (mm)
30
Spessore corpo (mm)
3,5
Spessore denti (mm)
4,2
N° denti
140
Angolazioni di taglio
Inclinazione (°)
45 ÷ 90
Lunghezza taglio standard quota interasse massima
Taglio contemporaneo (mm)
5000/6000
Taglio oltremisura (mm)
Sono possibili tagli di profili con lunghezza superiore alla quota di interasse massima della macchina senza limiti di lunghezza (recupero barra multiplo). La fattibilità di tali tagli dovrà, però, essere oggetto di specifici studi da parte dell’ufficio tecnico di MECAL.
Diametro 550
SW 553 Argus
