Massima precisione e versatilità di taglio, lama da 550mm, con inclinazione elettronica interna/esterna, automazione su 3 assi CN e software avanzato, Ipc 15" touch screen, tempi di setup ridotti e aumento di produttività.
Numero di assi
3 Assi
Materiali lavorabili
Alluminio
Angoli personalizzati con la massima precisione
Grazie al posizionamento elettronico a controllo numerico (CN), le unità di taglio possono inclinarsi con estrema precisione e ripetibilità, senza limitazioni agli angoli predefiniti. Ottima gestione dei fuori squadro. Range di inclinazione 22.5° – 135°, inclinazione minima opzionale 15°
Automazione a 3 assi, precisione garantita
Il sistema a 3 assi CN consente il posizionamento automatico dell’unità mobile e delle inclinazioni, ottimizzando ogni operazione e riducendo al minimo l’intervento dell’operatore. Massima automazione nel ciclo passo passo, con opzionale recinzione perimetrale con fotocellula.
Controllo evoluto, prestazioni al top
Il software avanzato permette la gestione automatica delle liste di taglio, importazione DXF, ottimizzazione dei processi e diagnostica remota, migliorando efficienza e produttività. Popolamento database con 1 clic. Interfacciamento con tutti i software sul mercato.
Ipc Schneider Harmony 15" touch screen capacitivo
L’ampio e reattivo dispaly touch screen capacitivo per applicazioni industriali è separabile dalla cpu e sostituibile. Stampante di etichette opzionale, calibro ed un supporto intermedio di serie.
Cicli taglio tutti di serie
Tutti i cicli di taglio sono di serie, a due lame, sottomisura, ultracorto (anche 0mm di interasse a 45 45), oltremisura. Il passo passo di serie con tutte le angolazioni, anche per pezzi finali 45 45. Di serie anche taglio spuntato e taglio a cuneo.
Lama fresca, taglio perfetto più a lungo
Il sistema Venturi nebulizza il lubrificante direttamente sulla lama, riducendo surriscaldamento e usura per maggiore durata degli utensili e qualità di taglio superiore. Opzionale il sistema minimale a impulsi d’olio.
Vantaggi
L’automazione nel posizionamento X e nella inclinazione delle unità di taglio, garantiscono grande produttività, maggiore flessibilità, ripetibilità e velocità nelle lavorazioni complesse. Il basamento elettrosaldato offre massima rigidità strutturale, riducendo vibrazioni e assicurando tagli costanti e di qualità anche nelle lavorazioni più impegnative. L’avanzamento lama oleo-pneumatico frontale e rettilineo con regolazione di velocità e profondità assicura la massima precisione, adattandosi alle diverse esigenze di taglio.
Le lame di alta qualità Ø 550 mm assicurano una capacità di taglio superiore, perfetta per profili di grandi dimensioni.
Ampia Escursione Assi.
La X ha taglio utile da 400mm a 5000mm, opzionale 6000. Le inclinazioni 22.5 – 135, opzionale 15 – 135.
Accessi con diversi livelli di password.
L’operatore ha un accesso limitato al fare produzione mentre un responsabile di reparto ha maggiori possibilità di accesso. I livelli più alti sono destinati a tecnici Mecal.
Consueta Robustezza del Prodotto Mecal – Tecnologia e Innovazione
Partner tecnologici e fornitori di componenti meccanici, elettrici, elettronici, pneumatici top di gamma. Il tutto, unitamente all’ elevato livello tecnologico e di innovazione nell’ automazione interna allo stabilimento Mecal, sono garanzia di qualità e innovazione anche del prodotto finale.
Interfacciamento con Mes in vari standard, anche opcua per Industria 4.0. Opzionale hardware per monitoraggio dinamico dell’energia per transizione Industria 5.0. Diagnostica da remoto dei componenti tramite router vpn Mecal per Industrial IoT.

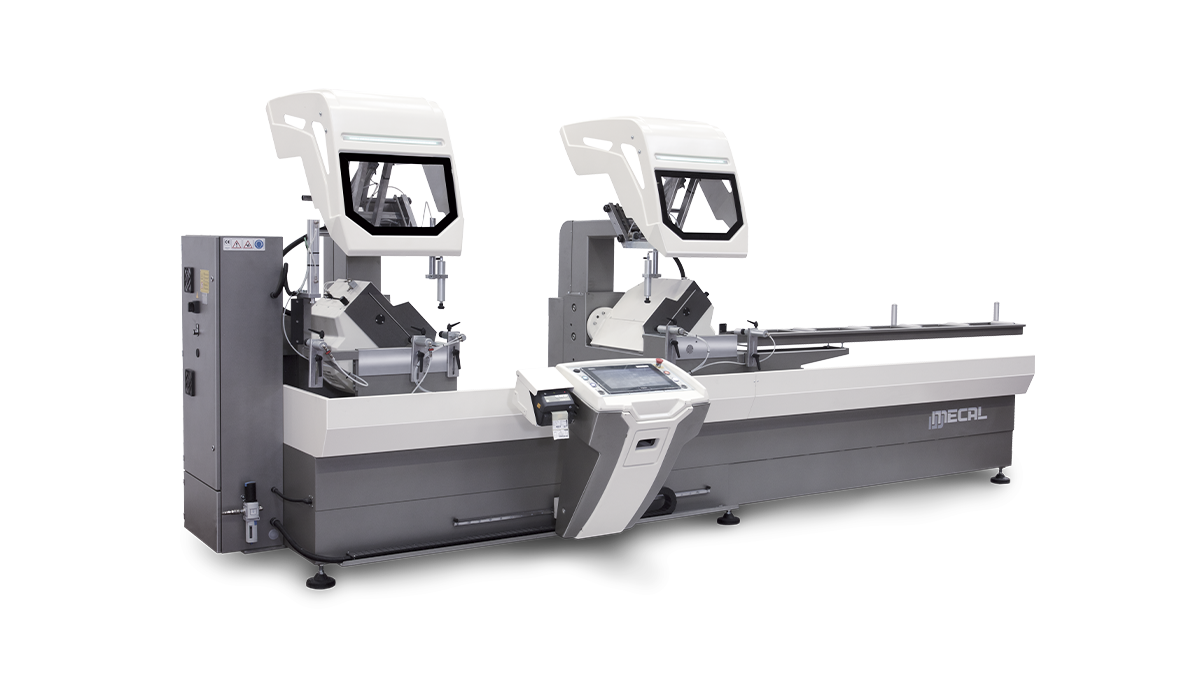

La SW 553 Reverse Garda3 è una troncatrice a doppia testa con 3 assi CN, inclinazione elettronica interna/esterna, lame Ø 550 mm, taglio utile 5000mm e HMI Touch Screen 15”, per tagli precisi, automazione avanzata e massima efficienza produttiva. Ampio diagramma di taglio, 200mm in larghezza. Ampia escursione degli assi.
DATI GENERALI
Alimentazione elettrica
400 V - 50 Hz - 3 ~ + N + PE
Potenza elettrica totale max (kW)
8 (12)
Controllo numerico
Tipo
IPC (Industrial PC)
Monitor
15” touch screen
Caratteristiche motore lama
Potenza (kW)
2 x 3
Giri max (rpm)
2780
Alimentazione pneumatica (bar)
7
Consumo aria
Macchina (NI/ciclo)
46
Refrigerazione lama standard (NI/min)
100
Emissione acustica
Livello sonoro continuo equivalente (Leq) dB(A)
99,1
Livello di potenza sonora normalizzata dB(A)
118,8
Caratteristiche lama
Ø esterno (mm)
550
Ø interno (mm)
30
Spessore corpo (mm)
3,5
Spessore denti (mm)
4,2
N° denti
140
Angolazioni di taglio
Inclinazione (°)
22,5 ÷ 135
Lunghezza taglio standard quota interasse massima
Taglio contemporaneo (mm)
5000/6000
Taglio oltremisura (mm)
Sono possibili tagli di profili con lunghezza superiore alla quota di interasse massima della macchina senza limiti di lunghezza (recupero barra multiplo). La fattibilità di tali tagli dovrà, però, essere oggetto di specifici studi da parte dell’ufficio tecnico di MECAL.
Diametro 550
SW 553 Reverse Garda3
