Troncatrice a doppia testa cabinata con 3 assi CN, inclinazione elettronica interna/esterna e automazione avanzata per tagli precisi. Teste ribassate. Lame da 550mm.
Massima precisione e versatilità di taglio, con inclinazione elettronica interna/esterna, automazione su 3 assi CN e software avanzato, riducendo rumori e trucioli grazie alla cabina, tempi di setup e aumentando la produttività. Teste ribassate per favorire una maggiore larghezza di taglio.
Numero di assi
3 Assi
Materiali lavorabili
Alluminio
Angoli personalizzati con la massima precisione
Grazie al posizionamento elettronico a controllo numerico (CN), le unità di taglio possono inclinarsi con estrema precisione e ripetibilità, senza limitazioni agli angoli predefiniti. Ottima gestione dei fuori squadro. Inclinazione minima opzionale 15°
Automazione a 3 assi, precisione garantita
Il sistema a 3 assi CN consente il posizionamento automatico dell’unità mobile e delle inclinazioni, ottimizzando ogni operazione e riducendo al minimo l’intervento dell’operatore.
Controllo evoluto, prestazioni al top
Il software avanzato permette la gestione automatica delle liste di taglio, importazione DXF, ottimizzazione dei processi e diagnostica remota, migliorando efficienza e produttività. Popolamento database con 1 clic. Interfacciamento con tutti i software sul mercato.
Sicurezza, bassa emissione di rumore e ordine in un’unica cabina
La cabina protegge l’operatore, riduce il rumore e include la predisposizione per aspiratore e convogliatore motorizzato, mantenendo l’ambiente di lavoro pulito e sicuro.
Ipc Schneider Harmony 15" touch screen capacitivo
L’ampio e reattivo dispaly touch screen capacitivo per applicazioni industriali è separabile dalla cpu e sostituibile. Stampante di etichette opzionale, calibro di serie.
Ampiezza taglio elevata
Grazie alle teste ribassate, sfruttando maggiormente il diametro delle lame, si raggiungono 215mm di ampiezza del taglio.
Vantaggi
L’automazione nel posizionamento X e inclinazione delle unità di taglio, garantiscono grande produttività, maggiore flessibilità, ripetibilità e velocità nelle lavorazioni complesse. Il basamento elettrosaldato offre massima rigidità strutturale, riducendo vibrazioni e assicurando tagli costanti e di qualità anche nelle lavorazioni più impegnative. L’avanzamento lama oleo-pneumatico frontale e rettilineo con regolazione di velocità e profondità assicura la massima precisione, adattandosi alle diverse esigenze di taglio.
Ampiezza di taglio considerevole
Le lame di alta qualità Ø 550 mm assicurano una capacità di taglio superiore, perfetta per profili di grandi dimensioni. In particolare le teste ribassate incrementano ulteriormente l’ampiezza di taglio sino a 215mm
Ampia Escursione Assi.
La X ha taglio utile da 500mm a 5000mm, opzionale 6000. Le inclinazioni 22.5 – 135, opzionale 15 – 135.
Ambiente di lavoro pulito e silenzioso.
Grazie alla cabina l’ambiente di lavoro risulta pulito e silenzioso. Opzionale il rivestimento interno fonoassorbente in poliuretano espanso. Opzionale il sistema di aspirazione truciolo.
Ampia dotazione di serie.
Ciclo sottomisura, passo passo, oltremisura di serie su qualsiasi angolo. Minimo taglio 0mm anche 45 45. Di serie taglio spuntato e a cuneo con qualunque angolo. Di serie calibro, opzionale un’etichettatrice. Interfacciamento con tutti i software presenti sul mercato. Popolamento database profili con un clic.
Accessi con diversi livelli di password.
L’operatore ha un accesso limitato al fare produzione mentre un responsabile di reparto ha maggiori possibilità di accesso. I livelli più alti sono destinati a tecnici Mecal.
Consueta Robustezza del Prodotto Mecal – Tecnologia e Innovazione
Partner tecnologici e fornitori di componenti meccanici, elettrici, elettronici, pneumatici top di gamma. Il tutto, unitamente all’ elevato livello tecnologico e di innovazione nell’ automazione interna allo stabilimento Mecal, sono garanzia di qualità e innovazione anche del prodotto finale.
Interfacciamento con Mes in vari standard, anche opcua per Industria 4.0. Opzionale hardware per monitoraggio dinamico dell’energia per transizione Industria 5.0. Diagnostica da remoto dei componenti tramite router vpn Mecal per Industrial IoT.
Tutti i cicli di taglio sono di serie, a due lame, sottomisura, ultracorto (anche 0mm di interasse a 45 45), oltremisura. Il passo passo di serie con tutte le angolazioni, anche per pezzi finali 45 45. Di serie anche taglio spuntato e taglio a cuneo.

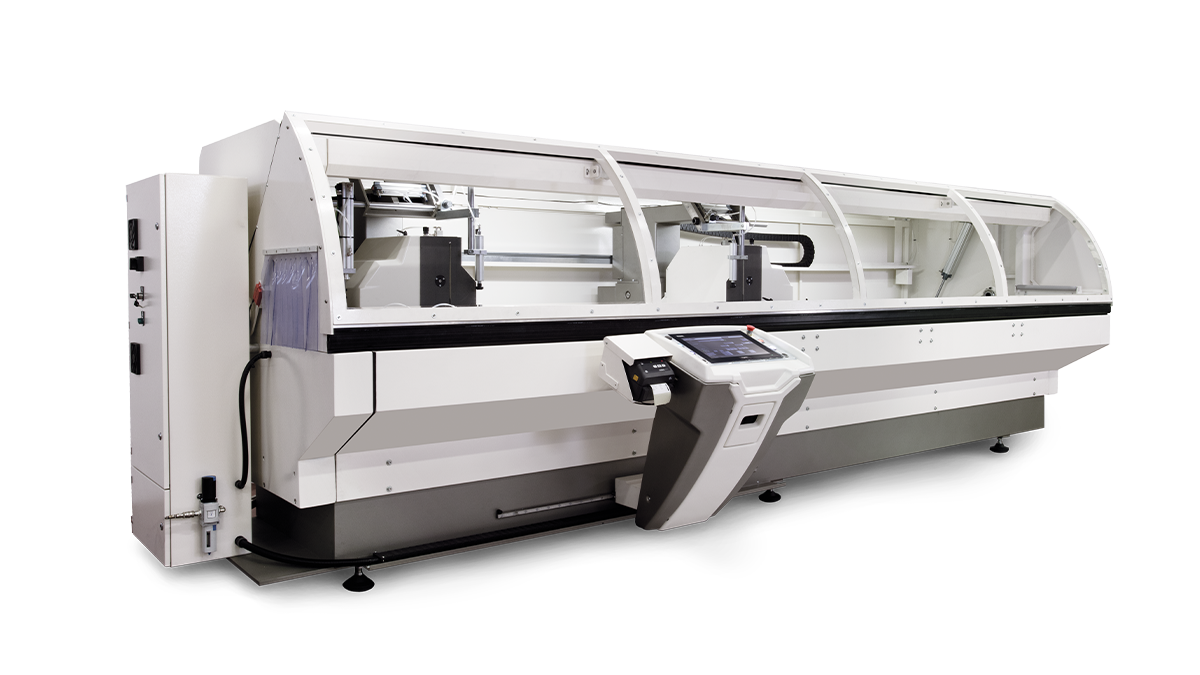

La SW 555 R Reverse Garda3 è una troncatrice cabinata a doppia testa con 3 assi CN, inclinazione elettronica interna/esterna, lame Ø 550 mm, a teste ribassate, taglio utile 5000mm e HMI Touch Screen 15”, per tagli precisi, riduzione di rumore e truciolo, automazione avanzata, massima efficienza produttiva grazie ad un taglio in larghezza fino a 215mm.
DATI GENERALI
Alimentazione elettrica
400 V - 50 Hz - 3 ~ + N + PE
Potenza elettrica totale max (kW)
8 (12)
Controllo numerico
Tipo
IPC (Industrial PC)
Monitor
15” touch screen
Caratteristiche motore lama
Potenza (kW)
2 x 3
Giri max (rpm)
2780
Alimentazione pneumatica (bar)
7
Consumo aria
Macchina (NI/ciclo)
53
Refrigerazione lama standard (NI/min)
100
Emissione acustica
Livello sonoro continuo equivalente (Leq) senza insonorizzazione dB(A)
79,4
Livello sonoro continuo equivalente (Leq) con insonorizzazione dB(A)
73,9
Caratteristiche lama
Ø esterno (mm)
550
Ø interno (mm)
30
Spessore corpo (mm)
3,5
Spessore denti (mm)
4,2
N° denti
140
Angolazioni di taglio
Inclinazione (°)
22,5 ÷ 135
Lunghezza taglio standard quota interasse massima
Taglio contemporaneo (mm)
5000/6000
Taglio oltremisura (mm)
Sono possibili tagli di profili con lunghezza superiore alla quota di interasse massima della macchina senza limiti di lunghezza (recupero barra multiplo). La fattibilità di tali tagli dovrà, però, essere oggetto di specifici studi da parte dell’ufficio tecnico di MECAL.
Diametro 550
SW 555 R Reverse Garda3
