BVS-300
BVS-300
Scarica la brochureScarica la brochure
Richiedi un preventivoScarica la brochure
Dettagli

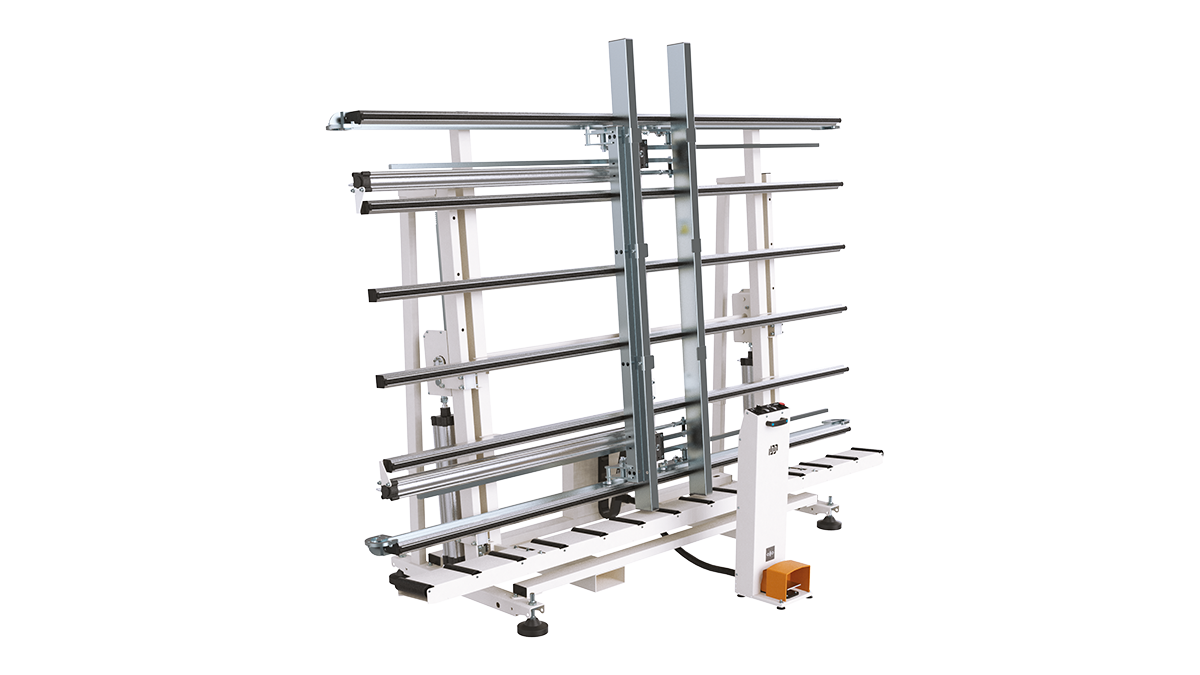

l BVS-300 è progettato per il collaudo e la verifica dimensionale degli infissi, assicurando precisione e stabilità durante le operazioni di controllo. Il piano di appoggio con sei linee di contatto rivestite in polietilene e la rulliera con 14 rulli di sostegno permettono una movimentazione fluida e sicura. Il design modulare è ideale per l’integrazione in linee di assemblaggio lineari.
Materiali lavorabili
  • Alluminio
  • Pvc
  • Acciaio
Migliore ergonomia per l’operatore con piano e rulliera sollevabili

Migliore ergonomia per l’operatore con piano e rulliera sollevabili

Il sollevamento verticale (+500 mm) a comando pneumatico facilita il montaggio, migliorando la postura e riducendo l’affaticamento dell’operatore.

Protezione degli infissi con sei linee di contatto rivestite in polietilene

Il rivestimento evita graffi e danni alle superfici, garantendo un appoggio stabile e sicuro durante le fasi di collaudo e montaggio.

Protezione degli infissi con sei linee di contatto rivestite in polietilene
Maggiore fluidità di movimentazione con rulliera a 14 rulli integrati

Maggiore fluidità di movimentazione con rulliera a 14 rulli integrati

I rulli solidali al piano riducono l’attrito e facilitano il posizionamento degli infissi, ottimizzando i tempi di lavorazione.

Flessibilità operativa con traslazione verticale del manufatto

Lo strettoio mantiene il pezzo in posizione, consentendo il sollevamento per agevolare le operazioni di montaggio e migliorare l’efficienza produttiva.

Flessibilità operativa con traslazione verticale del manufatto
Allineamento perfetto dell’infisso con il gruppo di livellamento pneumatico

Allineamento perfetto dell’infisso con il gruppo di livellamento pneumatico

Il dispositivo a comando pneumatico garantisce il posizionamento esatto del banco, simulando l’installazione verticale dell’infisso per un collaudo più preciso e realistico.

Vantaggi

  • Il piano di appoggio con inserti in polietilene protegge gli infissi durante il collaudo.

  • La rulliera con 14 rulli facilita la movimentazione e velocizza il controllo dimensionale.

  • Il banco è ideale per l’integrazione in linee di assemblaggio lineari, migliorando l’efficienza produttiva.

  • La struttura solida assicura stabilità, riducendo vibrazioni e garantendo test accurati.
Caratteristiche

Caratteristiche tecniche

Scarica la brochure Scarica la brochure

Il BVS-300 è un banco di collaudo con piano di appoggio sollevabile, progettato per garantire ergonomia e precisione nelle operazioni di montaggio e verifica degli infissi. Dotato di sei linee di contatto rivestite in polietilene, protegge le superfici lavorate da graffi e danni. La rulliera con 14 rulli di sostegno, solidale con il piano, facilita lo scorrimento del manufatto. Il sollevamento verticale (+500 mm) a comando pneumatico, combinato con lo strettoio per il bloccaggio del pezzo, migliora la postura dell’operatore, ottimizzando il comfort e la produttività.

DATI GENERALI
Lunghezza massima ammessa mm2600
Carico massimo ammesso kg360
Altezza punto baricentrico mm1200
Altezza massima di sollevamento mm500
Altezza piano rulliera Min.mm295 ± 30
Altezza piano rulliera Max.mm795 ± 30
Alimentazione pneumatica mm7
Consumo aria per ciclo (indicativo) Nl/ciclo 200
Massa macchina kg345
