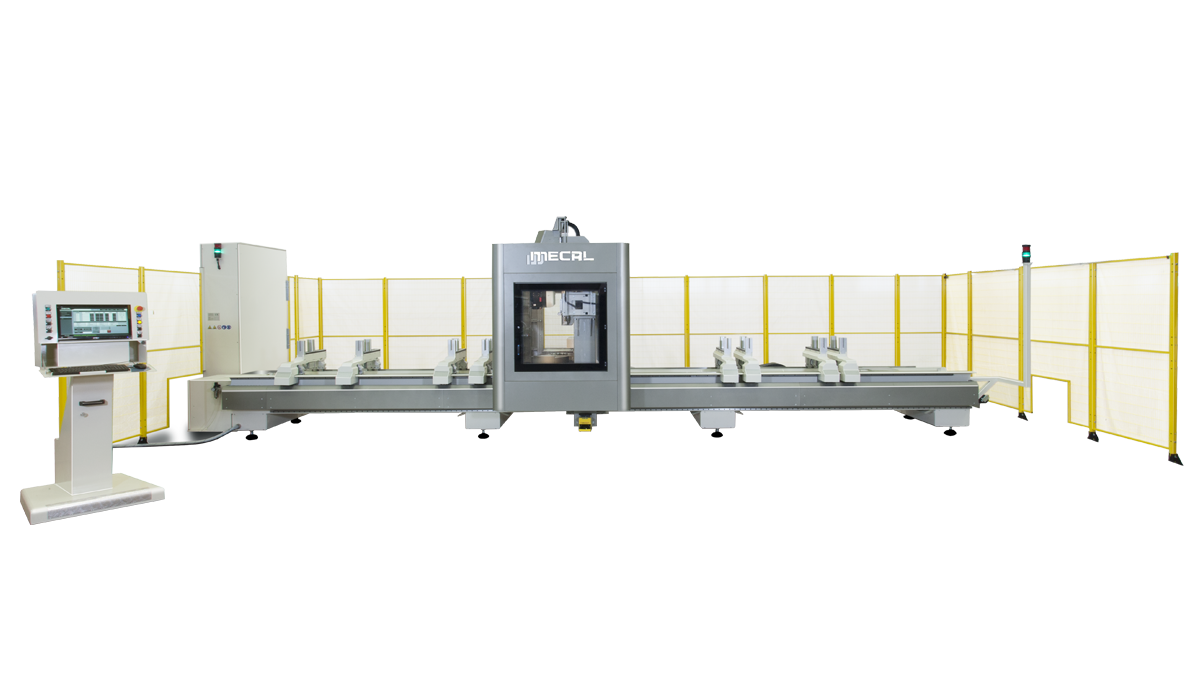

MC 304 Ariel 5A MDT
MC 304 Ariel 5A MDT
Scarica la brochureScarica la brochure
Richiedi un preventivoScarica la brochure
Dettagli
Centro di lavoro verticale a portale mobile a 5 assi CNC con CN Kinema e azionamenti e inverter Mitsubishi, dotato di morse motorizzate a CN per il posizionamento automatico e simultaneo delle morse e ciclo taglia e separa (Mdt) con accuratezza di pochi centesimi di mm, nonchè Mam, movimento automatico morse durante la lavorazione e ciclo Mab, lavorazioni e taglio passo passo. Progettato per fresatura, foratura, filettatura e taglio su 5 facce di profili in alluminio e pvc e lavorazioni su acciaio, garantisce elevata precisione e flessibilità operativa. Ideale per applicazioni nel settore delle facciate continue e alluminio per l'industria
Numero di assi
  • 5 Assi
Materiali lavorabili
  • Alluminio
  • Acciaio
Cicli ad alta automazione Mecal: MDT, MAM, MAB

Cicli ad alta automazione Mecal: MDT, MAM, MAB

Il sistema MDT taglia e separa, di serie, consente il taglio multiplo dei profili grazie alle morse motorizzate a CN e posizionamento automatico per processi versatili e modulari. Anche il sistema Mam, movimento automatico morse durante la lavorazione è di serie. Ciclo Mab, modulo avanzamento barra in passo passo, è opzionale.

Capacità di morsaggio sino a 500mm.

Tecnologia avanzata per massima efficienza. Capacità di morsaggio fino a 500mm. Gli assi e motori MITSUBISHI garantisono elevata precisione di posizionamento e grande affidabilità nel tempo .

Capacità di morsaggio sino a 500mm.
Tecnologia avanzata per massima efficienza.

Tecnologia avanzata per massima efficienza.

Il ciclo opzionale MAB, permette di utilizzare il centro di lavoro come una linea di taglio automatica. Il Mam, movimento automatico delle morse durante il ciclo, permette l’esecuzione di pezzi anche molto complessi per il settore Automotive o per l’ Industria

Operazioni modulari e tagli multipli da barra intera.

Il modulo MDT taglia e separa da barra intera consente operazioni modulari con morse motorizzate a CN, per lavorazioni e movimentazioni pezzo tagliato estremamente precise ed efficienti.

Operazioni modulari e tagli multipli da barra intera.
Leggendaria robustezza Mecal.

Leggendaria robustezza Mecal.

La struttura del basamento in tubolari d’acciaio garantisce rigidità e stabilità, ideale per lavorazioni su profili di grandi dimensioni. Rigidità e robustezza strutturale per qualità costante. Componenti meccanici, elettrici, elettronici, pneumatici top di gamma.

Magazzino utensili ed elettromandrino.

Con un elettromandrino da 18 Kw, opzionale 20Kw, raffreddato a liquido, equipaggiato con encoder, l’ARIEL-5 grantisce velocità e precisione nelle lavorazioni.
 Magazzino utensili rotativo a 12 posizioni situato sul montante mobile, con riduzione significativa dei tempi di cambio utensile. Magazzino supplementare per lama (Ø max 450 mm) alloggiato a bordo carro.

Magazzino utensili ed elettromandrino.
Vantaggi

  • Ottimizzazione dei tempi di produzione

    Con il posizionamento simultaneo delle morse e cambi utensile rapidi in qualsiasi posizione, riduce significativamente i tempi di produzione.

  • Ambiente di lavoro pulito e senza interruzioni

    Dotato di vasche estraibili e convogliatori motorizzati opzionali, garantisce un ambiente di lavoro pulito ed efficiente.

  • Optional.

    Pulsantiera remota, lettore barcode, stampante etichette, tastatore multidirezionale.

  • Interfacciamento con Mes in vari standard, anche opcua per Industria 4.0. Opzionale hardware per monitoraggio dinamico dell’energia per transizione Industria 5.0. Diagnostica da remoto dei componenti tramite router vpn Mecal per Industrial IoT opzionale.

  • La tecnologia digitale ed il passaggio dati tramite fibra ottica garantiscono alte prestazioni con riduzione delle interferenze e massima affidabilità.

  • Consueta Robustezza del Prodotto Mecal – Tecnologia e Innovazione

    Partner tecnologici e fornitori di componenti meccanici, elettrici, elettronici, pneumatici top di gamma. Il tutto, unitamente all’ elevato livello tecnologico e di innovazione nell’ automazione interna allo stabilimento Mecal, sono garanzia di qualità e innovazione anche del prodotto finale.

  • Il software CadCam3D, facile e intuitivo, permette una rapida programmazione ed esecuzione. Il programma opzionale Cadlink permette di importare file step e iges da software di disegno 3D, ed eseguire rapidamentre il pezzo.
Caratteristiche

Caratteristiche tecniche

Scarica la brochure Scarica la brochure

Centro di lavoro CNC a 5 assi. Prestazioni elevate in termini di velocità e flessibilità, particolarmente adatto per la lavorazione di profili di grandi dimensioni, specialmente indicato nel settore della facciata e settore industriale. Sicurezza garantita da un sistema con tecnologia laserscanner. —– Lavorazione pendolare e software CadCam3D; opzionale software Cadlink per importare ed eseguire lavorazioni da file step o iges provenienti da software di disegno 3D. —– Magazzino utensili a 12 posizioni con cambio utensili automatico più vano lama dedicato, che ne ospita una di diametro da 450 mm. —– Tutti gli assi CNC sono assoluti compresi quelli rappresentati dalle morse e non richiedono l’azzeramento al riavvio della macchina. Dispone di 8 morse standard motorizzate che, in modalità pendolare dinamico, si posizionano in modo indipendente ed in tempo mascherato ai processi di lavorazione del mandrino nel campo di lavoro opposto, ciclo in pendolare. Altresì le morse, essendo dei veri e propri assi a CN, permettono il ciclo di lavorazione e taglio su barra intera, ciclo Mdt, taglia e separa. —– I 5 assi consentono all’elettromandrino Hiteco di ruotare in continuo +/- 321° su asse C e +/- 181° in continuo su asse A, per eseguire lavorazioni su tutte le facce del profilo. —– Ciclo Mam, movimentazione automatica morse durante il ciclo, di serie. Ciclo Mab, modulo avanzamento barra con ciclo passo passo, opzionale. Interpolaziona lineare e circolare su tre assi XYZ.

DATI GENERALI
Alimentazione elettrica 400 V – 50/60 Hz – 3 ~ + N + PE
Potenza elettrica totale max28 kW (30 kW)
Elettromandrino
Potenza18 kW20 kW
Giri max24000
Attacco portautensiliHSK F63
RaffreddamentoLiquido
Alimentazione pneumatica7 bar
Consumo aria
Totale800 Nl/min
Macchina300 Nl/min
Refrigerazione utensili250 Nl/min (per unità)
Emissione acustica (posto operatore)
Livello sonoro continuo equivalente (Leq)79 dB(A)
Magazzini portautensili
TipoRevolver
(a bordo testa)		Rotante monoposto
(a bordo testa)
N° utensili/aggregati12-
N° lame-1
Caratteristiche essenziali degli utensili
Pinze portautensili (standard/optional)ER 25 / ER 32
Lunghezza max fresa cilindrica150 mm
Ø max fresa disco200 mm
Caratteristiche essenziali della lama
Ø esterno450 mm
Ø interno32 mm
Spessore3,8 mm
N° denti108
Massa macchina7000 / 8000 / 9000 kg
DATI ASSIVelocitàCorsa
Asse X80 m/min7480 / 9480 / 11480 mm
Asse Y60 m/min1400 mm
Asse Z40 m/min700 mm
Asse A110 °/s± 181°
Asse C120 °/s± 321°
