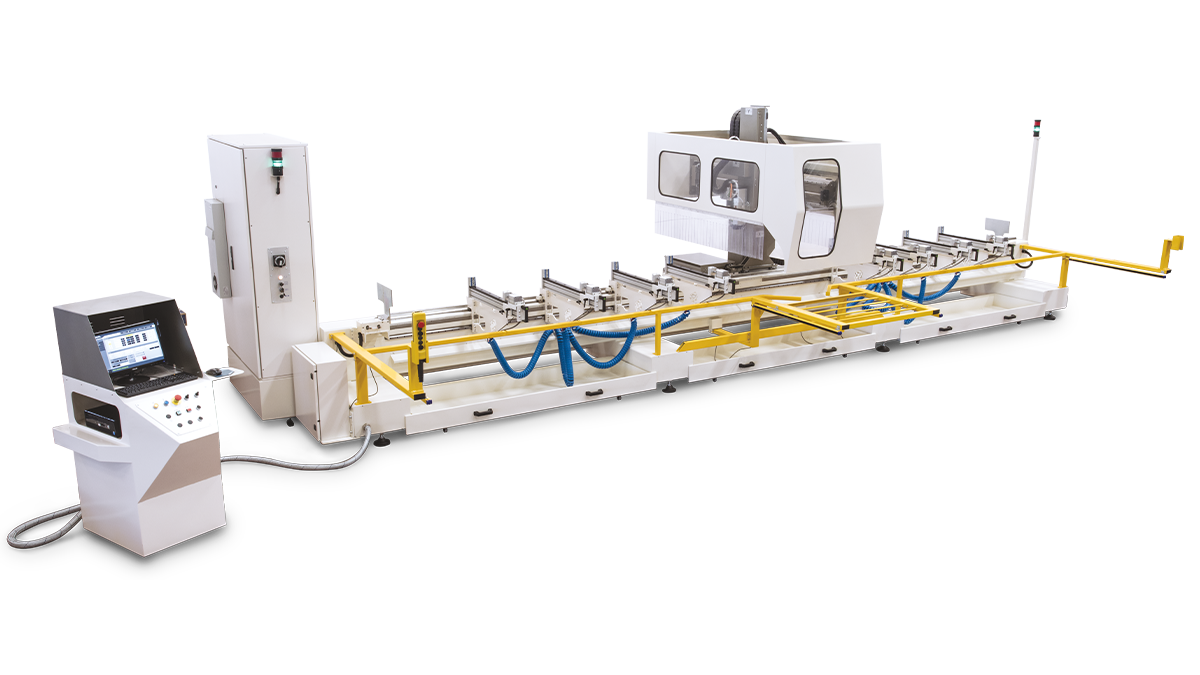

MC 304 Atlas Panels 3A DPM
MC 304 Atlas Panels 3A DPM
Scarica la brochureScarica la brochure
Richiedi un preventivoScarica la brochure
Dettagli
Progettato per la lavorazione di porte sezionali per capannoni industriali e per garage, profili in alluminio, leghe leggere e acciaio. Offre alta precisione, flessibilità ed efficienza operativa.
Numero di assi
  • 3 Assi
Materiali lavorabili
  • Alluminio
Robustezza e stabilità

Robustezza e stabilità

Basamento monoblocco con struttura a montante mobile con mandrino verticale per garantire rigidità e stabilità. Queste caratteristiche assicurano precisione costante anche durante lavorazioni più difficili.

Sistema morse DPM

Il posizionamento automatico delle morse con sistema DPM permette di ottimizzare il ciclo di lavoro predisponendo in modo automatico la macchina al carico dei pannelli o profili. Le morse sono posizionate in modo sequenziale grazie al DPM, dispositivo posizionamento morse, un cilindro solidale alla testa porta elettromandrino.

Sistema morse DPM
Magazzino utensili - Elettromandrino

Magazzino utensili - Elettromandrino

Il magazzino utensili a 8 posizioni integrato nel portale mobile consente il cambio degli utensili in qualsiasi posizione di lavoro, con riduzione dei tempi morti e aumento della produttività. Spesso dotato di magazzini aggregati e testine angolari per taglio Y ed x con lama da 200mm. Elettromandrino 6Kw Iso30 o opzionale Hsk-F63 8.5Kw.

 Sicurezza garantita

Cabina protettiva e barriere ottiche garantiscono un ambiente di lavoro sicuro, riducendo rischi e costi di manutenzione.

 Sicurezza garantita
 Il software user friendly

 Il software user friendly

 Il software CadCam3D, facile e intuitivo, permette una rapida programmazione ed esecuzione. Il programma prevede la fornitura standard delle macro tipiche del settore delle porte sezionali rendendo rapidissima la messa in produzione della macchina.

 Bus di campo in fibra ottica

 La tecnologia digitale ed il passaggio dati tramite fibra ottica garantiscono alte prestazioni con riduzione delle interferenze e massima affidabilità.

 Bus di campo in fibra ottica
Vantaggi

  • Lavorazioni complesse con 3 assi.

    Il controllo numerico gestisce i 3 assi, una testina angolare opzionale garantisce lavorazioni sulle tre facce del profilo oppure di testa e di coda, come taglio in X ed Y del pannello.

  • Precisione e qualità.

    Le morse e gli assi su guide lineari di precisione assicurano una lavorazione accurata garantendo precisione e qualità.

  • Fissaggio affidabile del pezzo

    Le morse DPM su guide di precisione assicurano un bloccaggio stabile, ottimizzando la qualità e la ripetibilità delle lavorazioni. Le morse verticali consentono il taglio in X del pannello.

  • Ottimizzazione dello spazio di lavoro

    La suddivisione dell’area di lavoro in due zone indipendenti consente il carico e l’esecuzione simultanea di più pezzi in modalità pendolare, aumentando l’efficienza produttiva. La lunghezza macchina può essere occupata nella sua interezza per lavorare profili o pannelli particolarmente lunghi.

  • Sistema di raffreddamento utensili ottimizzato

    La centralina di lubrificazione minimale garantisce una distribuzione efficiente del refrigerante, migliorando le condizioni di taglio e prolungando la durata degli utensili. Opzionale raffreddamento ad aria fredda per lavorazioni a secco su alluminio.

  • Interfacciamento con Mes in vari standard, anche opcua per Industria 4.0. Opzionale hardware per monitoraggio dinamico dell’energia per transizione Industria 5.0. Diagnostica da remoto dei componenti tramite router vpn Mecal per Industrial IoT opzionale.

  • Consueta Robustezza del Prodotto Mecal – Tecnologia e Innovazione

    Partner tecnologici e fornitori di componenti meccanici, elettrici, elettronici, pneumatici top di gamma. Il tutto, unitamente all’ elevato livello tecnologico e di innovazione nell’ automazione interna allo stabilimento Mecal, sono garanzia di qualità e innovazione anche del prodotto finale.

  • Ampia gamma di optional

    Opzionali pulsantiera remota, lettore barcode, testine angolari, preset utensili, tastatore multidirezionale, uno o due magazzini aggregati, aspiratore a cuffia, interfaccia con software esterni
Caratteristiche

Caratteristiche tecniche

Scarica la brochure Scarica la brochure

Centro di lavoro CNC a 3 assi controllati, ideale per la lavorazione di pannelli sandwich per portoni sezionali con possibilità di carico e scarico automatico tramite rulli motorizzati opzionali e con la possibilità opzionale di tagliare in Y ed in X il pannello mediante l’utilizzo di testine angolari equipaggiate con lame da taglio da 200mm.—– Centro di lavoro versatile in quanto permette di lavorare anche profili in alluminio, leghe leggere e acciaio su tutte e tre le facce mediante utilizzo di una testina angolare. Dispone di 8 morse standard che sono posizionate dal sistema DPM in modo sequenziale predisponendo la macchina in modo automatico —– La macchina è dotata di due zone di lavoro e 4 campi e può essere utilizzata per lavorare in modalità pendolare con un grande incremento della produttività. In alternativa la si può utilizzare in tutta la sua lunghezza per pannelli o profili particolarmente lunghi. —– Su richiesta può essere interfacciata con banchi a rulli motorizzati, con fotocellule, per un processamento dei pannelli ad alta produttività. —– Dispone di un magazzino utensili a 8 posti, locato direttamente sul carro dell’asse X, permette un cambio utensili molto rapido. Molto spesso è fornito con gli optional dei magazzini aggregati e testine angolari per i tagli Y ed X—– Particolarmente apprezzato per la struttura delle morse che agevolano notevolmente il carico dei pannelli e dei profili.

DATI GENERALI
Alimentazione elettrica400 V - 50/60 Hz – 3 ~ + N + PE
Potenza elettrica totale max14,5 kW (17 kW)
Elettromandrino
Potenza6 kW8,5 kW
Giri max18000 rpm24000 rpm
Attacco portautensiliISO 30HSK F63
RaffreddamentoAria
Alimentazione pneumatica7 bar
Consumo aria
Macchina330 Nl/min
Raffreddatore per utensili (optional)425 Nl/min (per unità)
Emissione acustica (posto operatore)
Livello sonoro continuo equivalente (Leq)79 dB(A)
Magazzini portautensili
TipoLineare a
deposito/estrazione
(a bordo testa)		Fisso
(optional)
N° utensili/aggregati7 + 12 aggregati
Caratteristiche essenziali degli utensili
Pinze portautensili (standardl)ER 25
Lunghezza max fresa cilindrica150 mm
max fresa disco150 mm
Massa macchina5300 / 6300 / 7300
DATI ASSIVelocitàCorsa
Asse X80 m/min 7460/9460/11460 mm
Asse Y 65 m/min 1460 mm
Asse Z 40 m/min 620 mm
