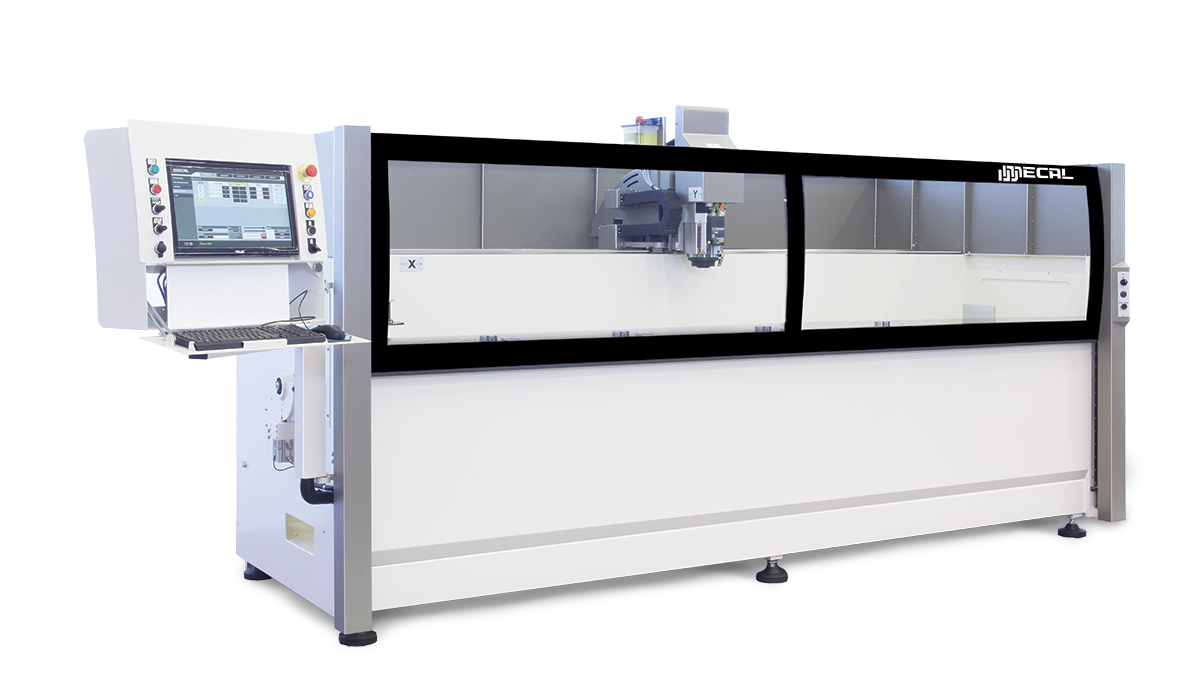

MC 319 Aydo
MC 319 Aydo
Scarica la brochureScarica la brochure
Richiedi un preventivoScarica la brochure
Dettagli
Centro di lavoro compatto a montante mobile con mandrino verticale, progettato per la lavorazione di profili in alluminio, leghe leggere e pvc. Dotato di asse rotazione trave pneumatico e cambio utensili automatico, garantisce precisione e versatilità in spazi ridotti.
Numero di assi
  • 3 Assi + 1 Pneumatico
Materiali lavorabili
  • Alluminio
  • Pvc
Tecnologia avanzata per massima efficienza

Tecnologia avanzata per massima efficienza

Struttura compatta con mandrino verticale per lavorazioni precise e versatili su profili di diverse dimensioni. Basamento monolitico elettrosaldato.

Rotazione trave di lavoro sulle 3 Facce

Rotazione pneumatica della trave per la lavorazione delle tre facce a 0°, -90° e +90°, con angolazioni intermedie su fermo meccanico.

Rotazione trave di lavoro sulle 3 Facce
Serraggio del profilo

Serraggio del profilo

Le 4 morse scorrono su guide lineari di precisione con pattini a ricircolo di sfere e sono posizionate manualmente con il supporto opzionale di un indicatore laser opzionale solidale alla testa porta elettromandrino.

Magazzino utensili

Magazzino utensili a 5 posizioni con cambio automatico per ridurre i tempi di attrezzaggio e ottimizzare la produttività.

Magazzino utensili
Elettromandrino

Elettromandrino

Elettromandrino Iso30 da 3.8Kw e 20000rpm.

Due battute profilo di serie

I due allineatori sono di serie e consentono il caricamento di due profili di lunghezza complementare oppure di un unico profilo che impegni la totalità dell’area lavorabile. Di serie la gestione del programma di lavorazione su pezzo di lunghezza doppia del campo utile, quindi sino a circa 5800mm

Due battute profilo di serie
Vantaggi

  • Massima produttività.

    Morse a posizionamento manuale con opzione di un indicatore laser. I movimenti in rapido con velocità sino a 60 m/min rendono il centro di lavoro particolarmente produttivo.

  • Massima sicurezza.

    Sicurezza garantita dal portellone ascendente e schermo infrangibile.

  • Interpolazione 3 assi

    Possono essere effettuate lavorazioni di foratura, maschiatura, intestatura e fresatura con interpolazione lineare e circolare.

  • Basamento elettrosaldato

    Basamento monolitico, peculiarità Mecal. Il fondo del basamento trattiene gli sfridi che dovranno facilmente essere evacuati manualmente attraverso la opportuna apertura sul margine destro.

  • Lubro-refrigerazione utensili.

    La refrigerazione degli utensili è affidata ad una centralina con impianto minimale.

  • Consueta Robustezza del Prodotto Mecal – Tecnologia e Innovazione

    Partner tecnologici e fornitori di componenti meccanici, elettrici, elettronici, pneumatici top di gamma. Il tutto, unitamente all’ elevato livello tecnologico e di innovazione nell’ automazione interna allo stabilimento Mecal, sono garanzia di qualità e innovazione anche del prodotto finale.

  • Software user friendly

    Il software CadCam3D, facile e intuitivo, permette una rapida programmazione ed esecuzione.

  • Bus di campo in fibra ottica Mitsubishi.

    La tecnologia digitale ed il passaggio dati tramite fibra ottica garantiscono alte prestazioni con riduzione delle interferenze e massima affidabilità.

  • Smart Factory

    Interfacciamento con Mes in vari standard, anche opcua per Industria 4.0. Opzionale hardware per monitoraggio dinamico dell’energia per transizione Industria 5.0. Diagnostica da remoto dei componenti tramite router vpn Mecal per Industrial IoT opzionale.
Caratteristiche

Caratteristiche tecniche

Scarica la brochure Scarica la brochure

Centro di lavoro CNC a 3 assi controllati più rotazione della trave pneomatica sulle tre facce 0°-90°+90°, con angolazioni intermedie su fermo meccanico. Dedicato alla lavorazione di profili in alluminio, pvc e leghe leggere. Dispone di un magazzino utensili a 5 posti, con cambio automatico dell’utensile posizionato a lato sinistro del bancale.

DATI GENERALI
Alimentazione elettrica 400 V – 50/60 Hz – 3 ~ + N + PE
Potenza elettrica totale max5 kW
Elettromandrino
Potenza3,8 kW
Giri max20000
Attacco portautensiliISO 30
RaffreddamentoAria
Alimentazione pneumatica7 bar
Consumo aria330 Nl/min
Emissione acustica (posto operatore)
Livello sonoro continuo equivalente (Leq)73,7 dB(A)
Magazzini portautensili
TipoFisso (a sinistra)
N° utensili/aggregati5
Caratteristiche essenziali degli utensili
Pinze portautensili (standard)ER 25
Lunghezza max fresa cilindrica120 mm
Ø max fresa disco125mm
Massa macchina1800 kg
DATI ASSIVelocitàCorsa
Asse X60 m/min3060 mm
Asse Y30 m/min360 mm
Asse Z30 m/min345 mm
Asse A-0° ÷ +90° ÷ -90°
