PL-E
PL-E
Scarica la brochureScarica la brochure
Richiedi un preventivoScarica la brochure
Dettagli

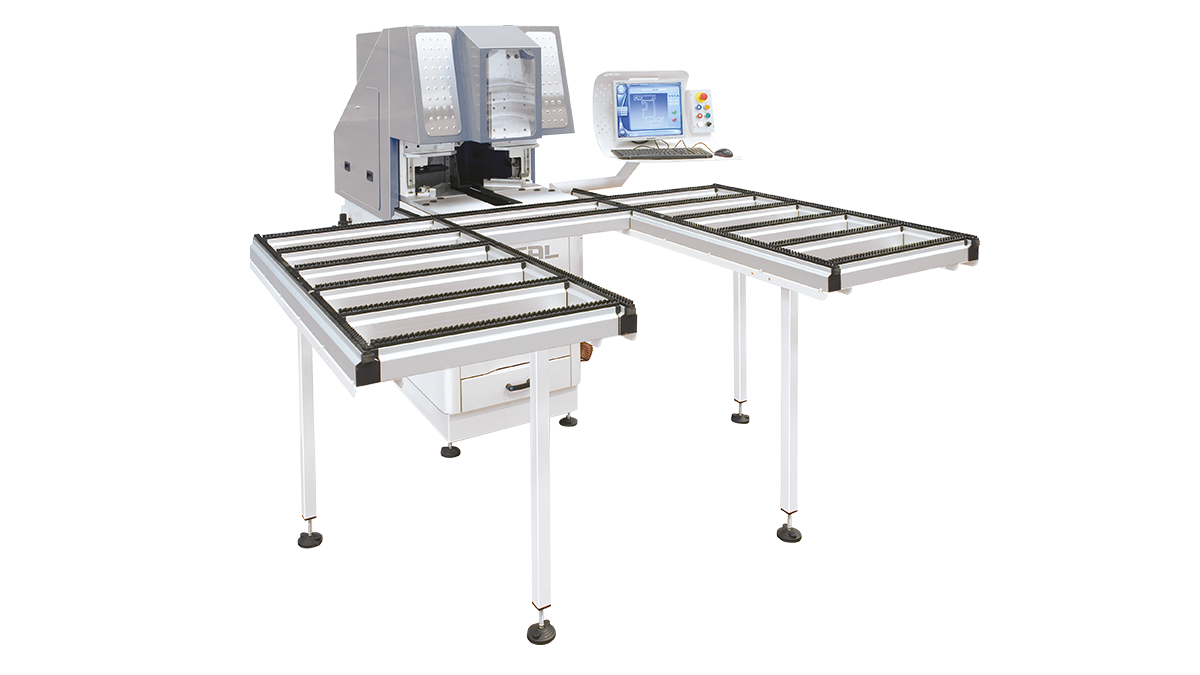

La PL-E è una pulitrice d’angolo CNC a due assi, progettata per la rimozione automatica del cordolo di saldatura nei quadri di tealaio o anta in PVC. Dotata di motori brushless con encoder assoluto, lama per la pulizia dell’angolo esterno, frese e coltelli per la pulizia completa dell'angolo interno ed esterno. Software intuitivo, assicura una lavorazione veloce, precisa e senza necessità di interventi manuali per una finitura precisa e automatizzata.
Numero di assi
  • 2 Assi
Materiali lavorabili
  • Pvc
Finitura impeccabile su ogni profilo con la pulizia a lama dedicata

Finitura impeccabile su ogni profilo con la pulizia a lama dedicata

La lama assicura una lavorazione precisa su profili piani, arrotondati e pellicolati, eliminando il cordolo di saldatura senza necessità di regolazioni manuali.

Maggiore velocità e precisione grazie ai motori brushless con encoder

I servomotori garantiscono movimenti fluidi e controllati, riducendo i tempi di lavorazione e migliorando la qualità della finitura.

Maggiore velocità e precisione grazie ai motori brushless con encoder
Programmazione Cad rapida e gestione intuitiva con software CNC avanzato

Programmazione Cad rapida e gestione intuitiva con software CNC avanzato

L’interfaccia semplifica la configurazione dei parametri di lavorazione, velocizzando il set-up e migliorando la produttività operativa. Per ogni utensile di ciascuna delle due slitte si può con semplicità disegnare il percorso.

Efficienza elevata senza interventi manuali grazie all’automazione completa

Il sistema gestisce automaticamente la lavorazione di profili diversi, aumentando la continuità operativa e riducendo il rischio di errori. Per ogni profilo si stabilisce se è bianco o pellicolato, con o senza guarnizione, con lato inclinato oppure curvo ed in conseguenza di cio si selezionano gli utensili corretti prima di dare lo Start. Messaggi a video e doppie conferme impediscono ogni errore.

Efficienza elevata senza interventi manuali grazie all’automazione completa
Vantaggi

  • Il software cad intuitivo semplifica l’utilizzo, permettendo una programmazione rapida e una gestione efficiente delle lavorazioni.

  • L’automazione completa consente di lavorare profili piani, arrotondati, inclinati, bianchi o pellicolati senza necessità di interventi manuali a fine ciclo.

  • La pulizia con lama offre massima flessibilità, adattandosi a diverse tipologie di profili e garantendo una finitura impeccabile.

  • Consueta Robustezza del Prodotto Mecal – Tecnologia e Innovazione

    Partner tecnologici e fornitori di componenti meccanici, elettrici, elettronici, pneumatici top di gamma. Il tutto, unitamente all’ elevato livello tecnologico e di innovazione nell’ automazione interna allo stabilimento Mecal, sono garanzia di qualità e innovazione anche del prodotto finale.

  • I movimenti su guide lineari con pattini a ricircolo di sfere assicurano precisione, stabilità e lunga durata della macchina.
Caratteristiche

Caratteristiche tecniche

Scarica la brochure Scarica la brochure

La PL-E è una pulitrice d’angolo a due assi CN progettata per garantire precisione, velocità ed efficienza nella pulitura del cordolo di saldatura e rifinitura dei quadri in PVC. Gli assi scorrono su guide lineari e sono dotati di motori brushless con encoder in assoluto. La macchina è equipaggiata con due gruppi utensili, uno superiore ed uno inferiore che sono in grado di intervenire sulla faccia superiore, inferiore, interna ed esterna dell’angolo saldato, per una pulizia totale senza interventi supplementari manuali. ——- Gli utensili sono rappresentati dal caricatore del quadro, dalla lama da 250mm per la pulizia del lato esterno, coltelli piani superiori e inferiori (o unghiatori per il pellicolato da selezionare manualmente), utensile sagomato doppio per la pulizia della parte curva o inclinata dei profili, fresino superiore ed inferiore, utensile per angolo interno superiore. Il software avanzato è tuttavia user friendly e assicura un processo di lavorazione automatizzato e di alta qualità. —– Altezza minima profilo 40mm, altezza max 180mm, larghezza max 145mm.

DATI GENERALI
Altezza massima profilomm180
Altezza minima profilomm40
Diametro max fresamm250
Velocità rotazionerpm3000
Frequenza elettricaHz50-60
Potenza elettrica installatakW2
Tensione elettricaV400 ±5%
Consumo aria compressa per ciclo di lavoroNl14
Pressione pneumatica d’eserciziobar6-7
Altezza della macchinamm± 1800
Larghezza della macchinamm± 1800
Lunghezza della macchinamm± 1400
Peso della macchinakg± 800
