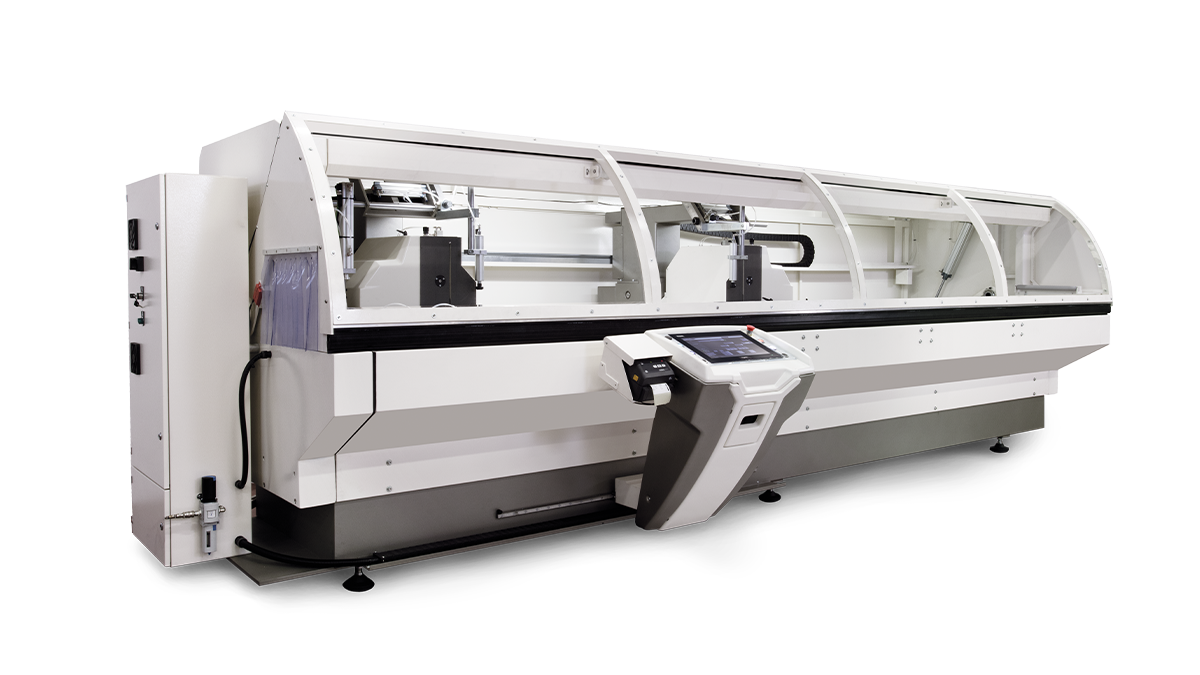

SW 555 Reverse Garda3
SW 555 Reverse Garda3
Scarica la brochureScarica la brochure
Richiedi un preventivoScarica la brochure
Dettagli
Massima precisione e versatilità di taglio, con inclinazione elettronica interna/esterna, automazione su 3 assi CN e software avanzato, riducendo rumori e trucioli grazie alla cabina, tempi di setup e aumentando la produttività.
Numero di assi
  • 3 Assi
Materiali lavorabili
  • Alluminio
Angoli personalizzati con la massima precisione

Angoli personalizzati con la massima precisione

Grazie al posizionamento elettronico a controllo numerico (CN), le unità di taglio possono inclinarsi con estrema precisione e ripetibilità, senza limitazioni agli angoli predefiniti. Ottima gestione dei fuori squadro. Inclinazione minima opzionale 15°

Automazione a 3 assi, precisione garantita

Il sistema a 3 assi CN consente il posizionamento automatico dell’unità mobile e delle inclinazioni, ottimizzando ogni operazione e riducendo al minimo l’intervento dell’operatore.

Automazione a 3 assi, precisione garantita
Controllo evoluto, prestazioni al top

Controllo evoluto, prestazioni al top

Il software avanzato permette la gestione automatica delle liste di taglio, importazione DXF, ottimizzazione dei processi e diagnostica remota, migliorando efficienza e produttività. Popolamento database con 1 clic. Interfacciamento con tutti i software sul mercato.

Sicurezza, bassa emissione di rumore e ordine in un’unica cabina

La cabina protegge l’operatore, riduce il rumore e include la predisposizione per aspiratore e convogliatore motorizzato, mantenendo l’ambiente di lavoro pulito e sicuro.

Sicurezza, bassa emissione di rumore e ordine in un’unica cabina
Ipc Schneider Harmony 15

Ipc Schneider Harmony 15" touch screen capacitivo

L’ampio e reattivo dispaly touch screen capacitivo per applicazioni industriali è separabile dalla cpu e sostituibile. Stampante di etichette opzionale, calibro di serie.

Cicli taglio tutti di serie

Tutti i cicli di taglio sono di serie, a due lame, sottomisura, ultracorto (anche 0mm di interasse a 45 45), oltremisura. Il passo passo di serie con tutte le angolazioni, anche per pezzi finali 45 45. Di serie anche taglio spuntato e taglio a cuneo.

Cicli taglio tutti di serie
Vantaggi

  • L’automazione nel posizionamento X e inclinazione delle unità di taglio, garantiscono grande produttività, maggiore flessibilità, ripetibilità e velocità nelle lavorazioni complesse. Il basamento elettrosaldato offre massima rigidità strutturale, riducendo vibrazioni e assicurando tagli costanti e di qualità anche nelle lavorazioni più impegnative. L’avanzamento lama oleo-pneumatico frontale e rettilineo con regolazione di velocità e profondità assicura la massima precisione, adattandosi alle diverse esigenze di taglio.

  • Le lame di alta qualità Ø 550 mm assicurano una capacità di taglio superiore, perfetta per profili di grandi dimensioni.

  • Ampia Escursione Assi.

    La X ha taglio utile da 400mm a 5000mm, opzionale 6000. Le inclinazioni 22.5 – 135, opzionale 15 – 135.

  • Ambiente di lavoro pulito e silenzioso.

    Grazie alla cabina l’ambiente di lavoro risulta pulito e silenzioso. Opzionale il rivestimento interno fonoassorbente in poliuretano espanso. Opzionale il sistema di aspirazione truciolo.

  • Accessi con diversi livelli di password.

    L’operatore ha un accesso limitato al fare produzione mentre un responsabile di reparto ha maggiori possibilità di accesso. I livelli più alti sono destinati a tecnici Mecal.

  • Consueta Robustezza del Prodotto Mecal – Tecnologia e Innovazione

    Partner tecnologici e fornitori di componenti meccanici, elettrici, elettronici, pneumatici top di gamma. Il tutto, unitamente all’ elevato livello tecnologico e di innovazione nell’ automazione interna allo stabilimento Mecal, sono garanzia di qualità e innovazione anche del prodotto finale.

  • Interfacciamento con Mes in vari standard, anche opcua per Industria 4.0. Opzionale hardware per monitoraggio dinamico dell’energia per transizione Industria 5.0. Diagnostica da remoto dei componenti tramite router vpn Mecal per Industrial IoT.
Caratteristiche

Caratteristiche tecniche

Scarica la brochure Scarica la brochure

La SW 555 Reverse Garda3 è una troncatrice cabinata a doppia testa con 3 assi CN, inclinazione elettronica interna/esterna, lame Ø 550 mm, taglio utile 5000mm e HMI Touch Screen 15”, per tagli precisi, riduzione di rumore e truciolo, automazione avanzata e massima efficienza produttiva.

DATI GENERALI
Alimentazione elettrica400 V - 50 Hz - 3 ~ + N + PE
Potenza elettrica totale max (kW)8 (12)
Controllo numerico
TipoIPC (Industrial PC)
Monitor15” touch screen
Caratteristiche motore lama
Potenza (kW)2 x 3
Giri max (rpm)2780
Alimentazione pneumatica (bar)7
Consumo aria
Macchina (NI/ciclo)53
Refrigerazione lama standard (NI/min)100
Emissione acustica
Livello sonoro continuo equivalente (Leq) senza insonorizzazione dB(A)79,4
Livello sonoro continuo equivalente (Leq) con insonorizzazione dB(A)73,9
Caratteristiche lama
Ø esterno (mm)550
Ø interno (mm)30
Spessore corpo (mm)3,5
Spessore denti (mm)4,2
N° denti140
Angolazioni di taglio
Inclinazione (°)22,5 ÷ 135
Lunghezza taglio standard quota interasse massima
Taglio contemporaneo (mm)5000/6000
Taglio oltremisura (mm)Sono possibili tagli di profili con lunghezza superiore alla quota di interasse massima della macchina senza limiti di lunghezza (recupero barra multiplo). La fattibilità di tali tagli dovrà, però, essere oggetto di specifici studi da parte dell’ufficio tecnico di MECAL.
Lunghezza taglio standard quota interasse minima
Taglio contemporaneo (mm)400 (690)
Taglio sottomisura (mm)320 ÷ 400
Taglio ultracorto (mm)0 ÷ 320
Massa complessiva
Macchina (kg)3100 / 3400 / 3700
