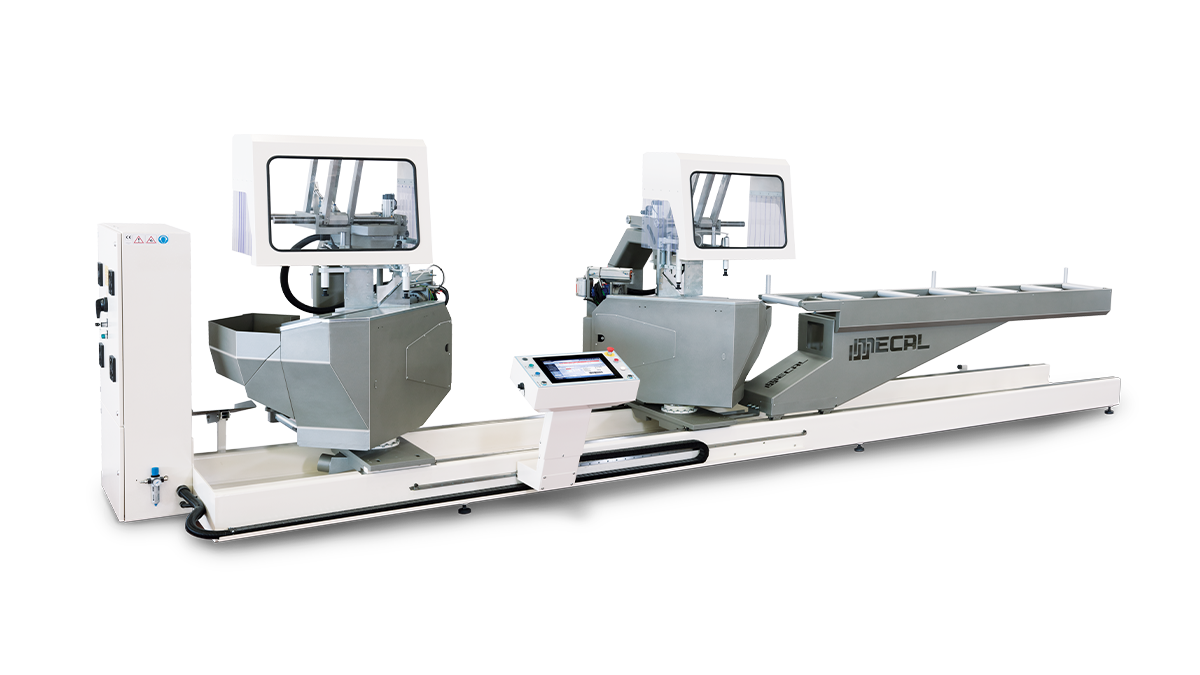

TDC 622 Edgemaster 5A
TDC 622 Edgemaster 5A
Scarica la brochureScarica la brochure
Richiedi un preventivoScarica la brochure
Dettagli
Progettata per tagli tridimensionali combinati. Massima versatilità e precisione con la rotazione motorizzata 22.5-135° , inclinazione motorizzata fino a 45-90° e uscita ascendente diretta o radiale automatica in base alla larghezza del profilo.
Numero di assi
  • 5 Assi
Materiali lavorabili
  • Alluminio
Massima flessibilità operativa con il controllo su 5 assi CN

Massima flessibilità operativa con il controllo su 5 assi CN

L’automazione avanzata dei 5 assi CN consente movimenti precisi e adattabili, eliminando la necessità di regolazioni manuali e aumentando l’efficienza produttiva.

Tagli personalizzati su ogni angolazione

Tagli personalizzati su ogni angolazione con inclinazione elettronica e rotazione motorizzata. Le unità di taglio ruotano da 22.5° fino a 135°, mentre le lame all’interno delle teste hanno un range 45° – 90°, garantendo versatilità per lavorazioni complesse senza compromessi sulla qualità.

Tagli personalizzati su ogni angolazione
Precisione estrema nei tagli

Precisione estrema nei tagli

Precisione estrema nei tagli grazie al movimento radiale e basculante. Il sistema di taglio combinato assicura lavorazioni fluide, riducendo gli scarti e ottimizzando la finitura dei profili lavorati.

Diverse credenziali di accesso

Accesso differenziato tra utilizzatore e responsabile di reparto, nonché presenza di altri livelli destinati al personale tecnico Mecal.

Diverse credenziali di accesso
Ipc Schneider Harmony 15

Ipc Schneider Harmony 15" touch screen capacitivo

L’ampio e reattivo dispaly touch screen capacitivo per applicazioni industriali è separabile dalla cpu e sostituibile. Stampante di etichette opzionale.

Evacuatore sfridi

Sul retro della macchina è presente un evacuatore motorizzato degli sfridi che sono convogliati su di esso da due scivoli sui lati esterni delle unità di taglio. Possibilità di aggiunta di un sistema di aspirazione trucioli.

Evacuatore sfridi
Vantaggi

  • Diagramma di taglio imponente.

    Grazie alle lame Ø 600 mm e al sistema radiale, la macchina garantisce tagli precisi anche su profili estremamente larghi, ottimizzando la produttività

  • Lubrificazione minimale di serie

    Maggiora vita per le lame e qualità di taglio costante con il sistema di lubrificazione a quantità minimale (MQL)

  • Evacuazione sfridi e trucioli

    L’evacuazione automatica di sfridi e fumi (quest’ultima opzionale) mantiene l’area di lavoro ordinata e migliora la sicurezza dell’operatore.

  • Morsaggio verticale

    Maggiore precisione e sicurezza con i sistemi di bloccaggi verticali a 4 morse, due per testa, che si adattano alle angolazioni di taglio, garantendo stabilità e riducendo il rischio di errori. Opzionale il morsaggio orizzontale.

  • Consueta Robustezza del Prodotto Mecal – Tecnologia e Innovazione

    Partner tecnologici e fornitori di componenti meccanici, elettrici, elettronici, pneumatici top di gamma. Il tutto, unitamente all’ elevato livello tecnologico e di innovazione nell’ automazione interna allo stabilimento Mecal, sono garanzia di qualità e innovazione anche del prodotto finale.

  • Interfacciamento con Mes in vari standard, anche opcua per Industria 4.0. Opzionale hardware per monitoraggio dinamico dell’energia per transizione Industria 5.0. Diagnostica da remoto dei componenti tramite router vpn Mecal per Industrial IoT.
Caratteristiche

Caratteristiche tecniche

Scarica la brochure Scarica la brochure

TDC 622 Edgemaster 5A è una troncatrice a doppia testa con 5 assi CN, taglio tridimensionale combinato, lame Ø 600 mm, progettata per ottenere grande precisione, automazione avanzata e massima efficienza produttiva. Ha la caratteristica di discriminare l’uscita lama basculante ascendente in modalità diretta o in modalità radiale secondo la larghezza del profilo. Diagramma di taglio imponente con ben 510mm in Y a 90°. —– Le rotazioni motorizzate delle lame hanno un range 22.5° – 135° mentre le inclinazioni motorizzate dei dischi all’interno della testa hanno un range 45° – 90°. Cicli oltremisura, sottomisura e passo passo di serie, come di serie è il primo supporto intermedio barra, secondo e terzo opzionali. —– Componenti meccanici, elettronici, pneumatici al top del mercato. Ipc Schneider 15″ con display separabile. Router vpn di serie per diagnostica Industrial IoT dei componenti da remoto, oltre che del desktop. —– Ideale per tagli precisi su profili per facciata continua, giardini d’inverno, alluminio strutturale e settore trasporti. Opzionale DBE Dynamic Belt Extractor e recinzione con fotocellula, nastro motorizzato dinamico per l’evacuazione del pezzo tagliato in passo passo. Popolamento database profili con 1 clic. Interfacciata con ben 51 software nel mondo.

DATI GENERALI
Alimentazione elettrica400 V - 50 Hz - 3 ~ + N + PE
Potenza elettrica totale max (kW)13,5 (17,5)
Controllo numerico
TipoIPC (Industrial PC)
Monitor15” touch screen
Caratteristiche motore lama
Potenza (kW)2 x 5
Giri max (rpm)2400
Alimentazione pneumatica (bar)7
Consumo aria
Macchina (NI/ciclo)55
Emissione acustica
Livello sonoro continuo equivalente (Leq) dB(A)101,7
Livello di potenza sonora normalizzata dB(A)122,5
Caratteristiche lama
Ø esterno (mm)600
Ø interno (mm)32
Spessore corpo (mm)4,0
Spessore denti (mm)4,4
N° denti140
Angolazioni di taglio
Rotazione (°)22,5 ÷ 135
Inclinazione (°)45 ÷ 90
Lunghezza taglio standard quota interasse massima
Taglio contemporaneo (mm)5000/6000
Taglio oltremisura (mm)Sono possibili tagli di profili con lunghezza superiore alla quota di interasse massima della macchina. La fattibilità di tali tagli dovrà, però, essere oggetto di specifici studi da parte dell’ufficio tecnico di MECAL.
Lunghezza taglio standard quota interasse minima
Taglio contemporaneo (mm)470 - 1370 - 1180 - 895
Taglio sottomisura (mm)390 ÷ 470
Taglio ultracorto (mm)0 ÷ 390
Larghezza taglio (mm)510
Massa complessiva
Macchina (kg)4000 / 4200
