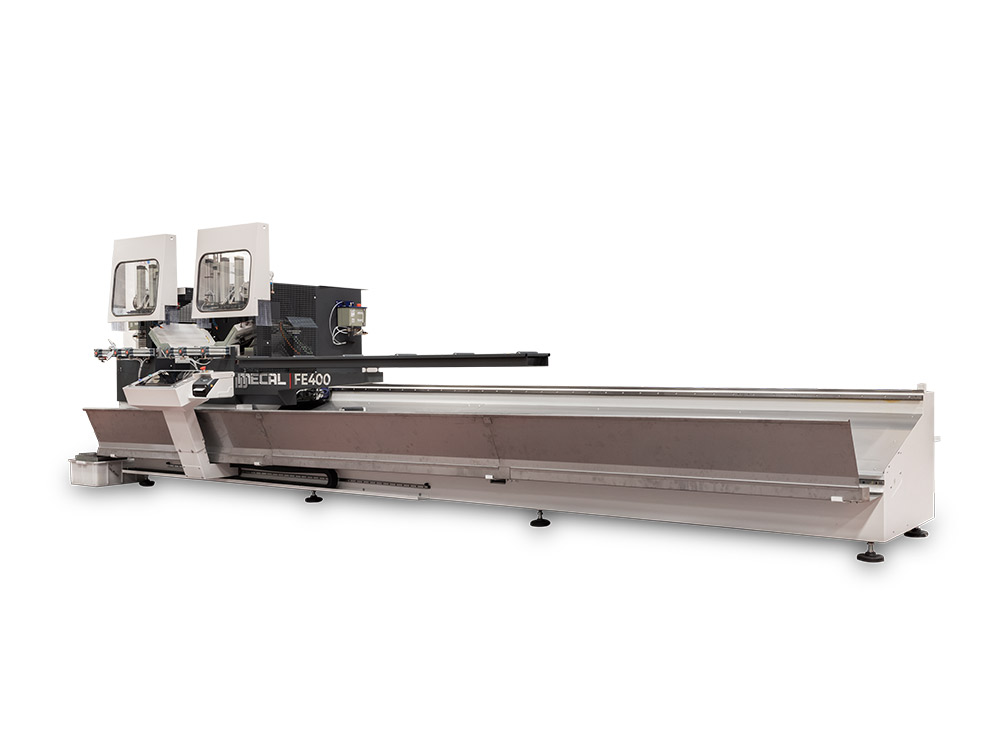

Tronçonneuse à deux têtes avec lames à sortie frontale inclinée sur guides linéaires, inclinaison des têtes et chariot par CN, avancement des lames par CN, vitesse de rotation contrôlée par inverseur et CN, idéale pour les coupes précises sur les profilés tubulaires en acier et en acier inoxydable pour les huisseries, avec 7 axes contrôlés.
Nombre d'axes
7 axes
Matériaux transformables
Acier
Précision absolue avec les 7 axes CN
L’automatisation à commande numérique (CN) sur 7 axes garantit des coupes précises et répétables, en optimisant l’inclinaison, la vitesse et l’avancement de la lame pour une coupe sans erreur.

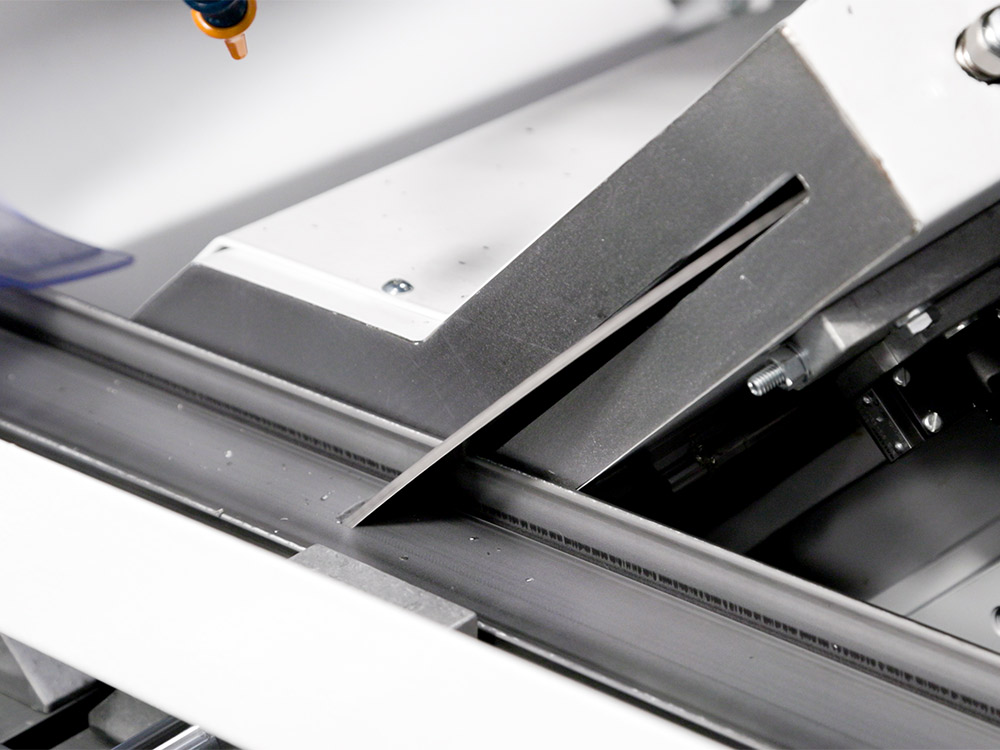

Les coins sont faits sur mesure, ce qui facilite la coupe du cadre de la fenêtre hors équerre.
Les unités de coupe s’inclinent électroniquement entre 45° et 135°, ce qui permet un usinage personnalisé sans contrainte, améliorant la qualité et la polyvalence de la production.
Supports de barre - Douze étaux !
Le premier support intermédiaire est en standard, le deuxième et le troisième en option, le dernier toujours en bout de machine. Pas moins de 12 étaux, trois horizontaux et trois verticaux pour chaque unité de coupe.
Logiciel intuitif
L’interface HMI de l’Ipc Schneider Magelis 15″ permet une gestion standard de la coupe classique, surdimensionnée, sous-dimensionnée et ultra-courte (pas à pas) jusqu’à 0 mm, ce qui permet d’optimiser les matériaux et de réduire le gaspillage. Accès avec 5 niveaux d’habilitation. Rétraction automatique des lames en fonction de la largeur du profilé.
Liste coupe pas à pas en option
Possibilité d’équiper la machine d’une clôture et d’une cellule photoélectrique pour l’exécution de la liste de coupe pas à pas. L’imprimante d’étiquettes est également optionnelle.
Lames conçues à cet effet - Largeur de coupe 110 mm.
À l’arrière de la machine se trouve un convoyeur d’évaluation motorisé des résidus, qui sont acheminés vers lui par deux goulottes situées sur les côtés extérieurs des unités de coupe. Possibilité d’ajouter un système d’aspiration des copeaux.
Atouts
À la pointe de la technologie. Des coupes précises et uniformes grâce à l’avancement de la lame frontale inclinée par CN et à la régulation automatique du régime en fonction de l’effort rencontré en temps réel par les lames. Chariot et inclinaisons électroniques.
Mecal accorde la plus grande attention à l’usure des lames. Le logiciel est accessible avec différents niveaux d’habilitation : l’opérateur n’est pas autorisé à modifier les paramètres de coupe, le chef de service l’est. Ceci, associé à l’archivage par Mecal des avancements pour les différents matériaux à couper, ainsi qu’à la CN des avancements et des tours/minute, à la double lubrification externe/interne sur les dents, à l’élargissement des plateaux avant la rétraction des lames, et au soufflage d’air comprimé sur les dents pour éliminer les copeaux d’acier des dents, optimise et prolonge la durée de vie des lames.
Excellente mécanique des réducteurs de rotation des lames. Les réducteurs de vitesse mécaniques 5:1 d’un fabricant de premier plan permettent d’atteindre les très faibles vitesses de rotation requises pour la coupe de l’acier inoxydable alors que la courbe de couple des moteurs des lames est déjà plate.
Peu de maintenance Maintenance rapide et facile grâce au réservoir amovible de lubrifiant et de réfrigérant et au système de pompe électrique à recirculation, réduisant les déchets et optimisant la consommation.
Robustesse constante des produits Mecal – Technologie et innovation Partenaires technologiques et fournisseurs de composants mécaniques, électriques, électroniques et pneumatiques haut de gamme. Tout cela, associé au niveau élevé de technologie et d’innovation en matière d’automatisation dans l’usine Mecal, est une garantie de qualité et d’innovation pour le produit final.
Interface avec MES en différents standards, également opcua pour Industry 4.0. Matériel optionnel pour la surveillance dynamique de l’énergie pour la transition vers l’industrie 5.0. Diagnostic à distance des composants via les routeurs vpn Mecal pour l’IoT industriel.
Tronçonneuse à deux têtes avec lames de sortie frontale inclinées sur guides linéaires, 7 axes CN : chariot, inclinaison à gauche et à droite, avancement lame à gauche et à droite avec contrôle automatique par rétroaction pendant la coupe, contrôle automatique par rétroaction de la vitesse de rotation de la lame à gauche et à droite pendant la coupe. Retour automatique des lames selon le dxf. Positionnement électronique entre 45° et 135° ; cycles surdimensionnement, sous-dimensionnement, pas à pas en standard. Pas moins de douze étaux et un support de barre intermédiaire en standard. Solutions avancées de réduction de l’usure des lames. Clôture périmétrique en option avec cellule photoélectrique pour le cycle de la liste de coupe pas à pas. Les composants mécaniques, électroniques et pneumatiques sont en tête du marché. Routeur VPN en standard pour diagnostic IoT industriel des composants à distance, ainsi que pour le bureau. Idéal pour les coupes précises sur les profilés tubulaires en acier et en acier inoxydable pour les huisseries. Alimentation de la base de données des profilés en 1 clic. Interfacé avec pas moins de 51 logiciels de fenêtrage dans le monde.
DONNÉES GÉNÉRALES
Alimentation électrique
400 V - 50 Hz - 3 ~ + N + PE
Puissance électrique totale max (kW)
12 7
Commande numérique
Type
IPC (Industrial PC)
Écran
15” touch screen
Caractéristiques du moteur de la lame
Puissance (kW)
2 x 4,5
Régime max (rpm)
400 max
Alimentation pneumatique (bar)
7
Consommation d'air
Machine (Nl/cycle)
30
Émission acoustique
Niveau sonore continu équivalent (Leq) dB(A)
88,4
Niveau de puissance sonore normalisé dB(A)
108,9
Caractéristiques de la lame
Ø extérieur (mm)
400
Ø intérieur (mm)
40
Épaisseur du corps (mm)
3
Nombre de dents
250
Angles de coupe
Inclinaison (°)
45 ÷ 135
Longueur de coupe standard, cote d'entraxe maximale
Coupe simultanée (mm)
5000
Coupe hors gabarit (mm)
Il est possible de réaliser des coupes de profilés d'une longueur supérieure à la cote d'entraxe maximale de la machine. La faisabilité de ces coupes devra toutefois faire l'objet d'études spécifiques de la part du bureau technique de MECAL.
Longueur de coupe standard, cote d'entraxe minimale
Coupe simultanée (mm)
280 (620)
Coupe sous-dimensionnée (mm)
200 ÷ 280
Coupe ultra-courte (mm)
0 ÷ 200
Masse totale (mm)
Machine (kg)
3000
